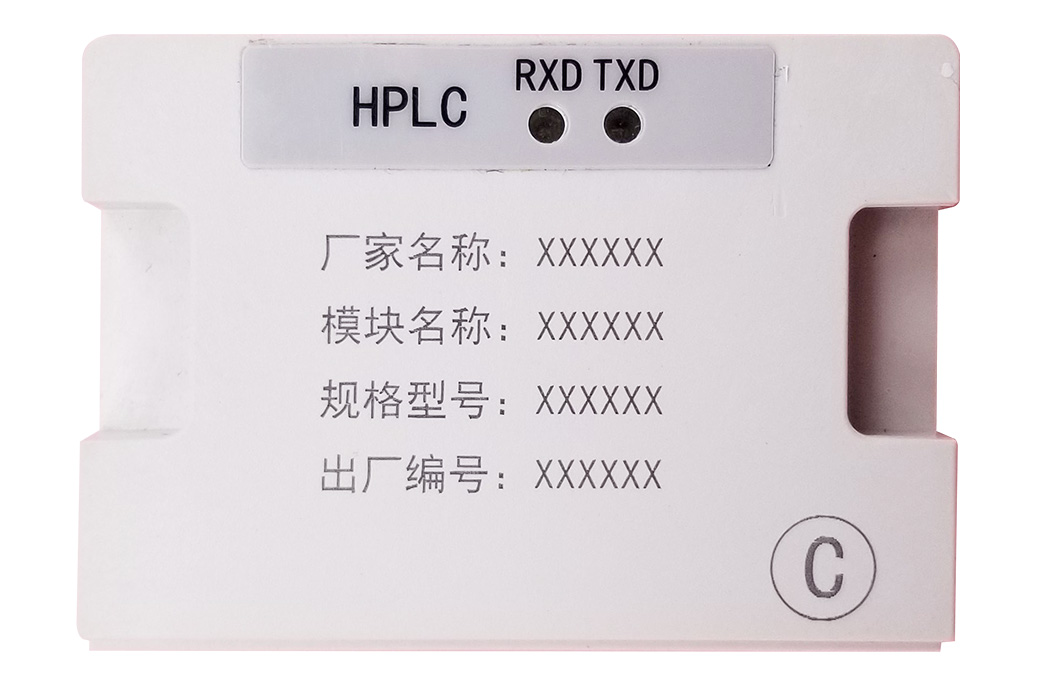

TXHX13-QDQCJ668型HPLC路由模块

Ø 产品概述

TXHX13-QDQCJ668型HPLC路由模块，采用先进SSC1668电力线载波芯片，将模拟前端、基带调制解调、数字信号处理、 CPU 内核及丰富的功能外设集于一体。具有带宽宽，传输速率高等特性，可很好的满足电网通信应用。其通信协议符合Q/GDW 1376.2《第 2 部分：集中器本地通信模块接口协议》标准要求。

Ø 技术指标

执行标准：Q/GDW 1375.2-2013

载波频段：0.7-12MHz

通信速率：0.1-5Mbps

调制方式：OFDM,支持 BPSK/QPSK/8QAM/16QAM/64QAM/256QAM

接收动态范围：-70dBm ～ 25dBm

发射电平：17.6dBm/10MHz@100ohm(可调增益范围： -24dB ～ 10dB)

工作电源：12V ± 1V

工作温度：-45℃ ～ +80℃

静态功耗：&t;0.2W

MTTF≥10年

外形尺寸：长×宽×厚=98mm×73mm×29mm

Ø 主要功能

初始化

数据转发

查询数据

链路接口检测

控制命令

主动上报

路由查询

路由设置

路由控制

路由数据转发

路由数据抄读

软件升级

停电主动上报

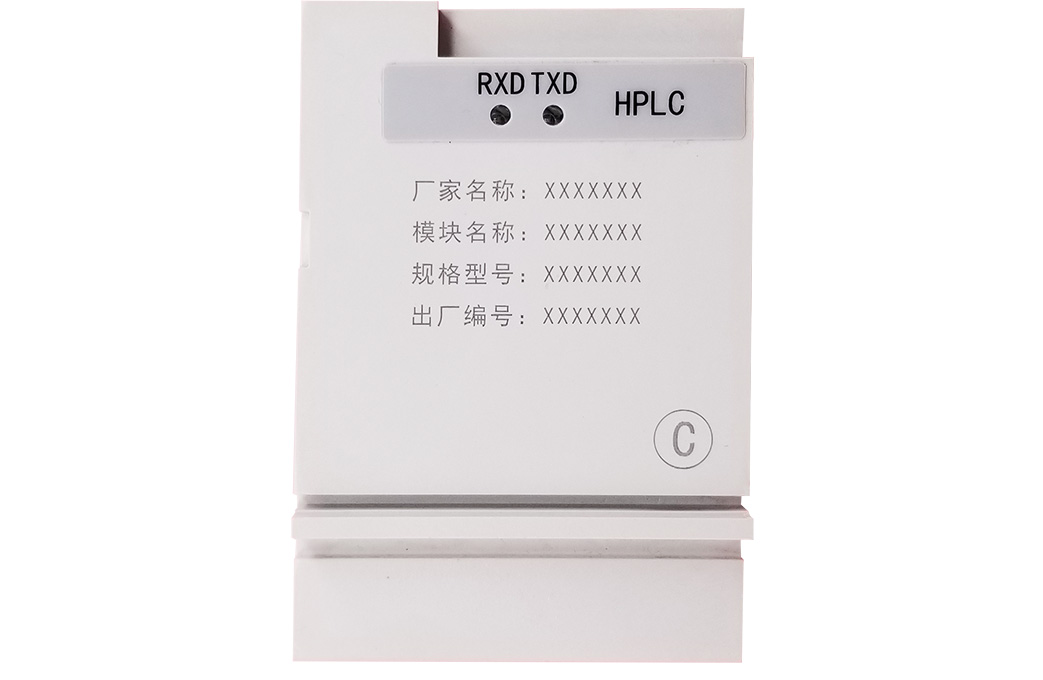

TXHX13-QDQCD667型HPLC单相模块

Ø 产品概述

TXHX13-QDQCJ687型HPLC单相模块，采用先进SSC1667电力线载波芯片，将模拟前端、基带调制解调、数字信号处理、 CPU 内核及丰富的功能外设集于一体。具有带宽宽，传输速率高等特性，可很好的满足电网通信应用。其通信协议符合Q/GDW 1376.2《第 2 部分：集中器本地通信模块接口协议》标准要求。

Ø 技术指标

执行标准：Q/GDW 1375.2-2013

载波频段：0.7-12MHz

通信速率：0.1-5Mbps

调制方式：OFDM,支持 BPSK/QPSK/8QAM/16QAM/64QAM/256QAM

接收动态范围：-70dBm ～ 25dBm

发射电平：17.6dBm/10MHz@100ohm(可调增益范围： -24dB ～ 10dB)

工作电源：12V ± 1V

工作温度：-45℃ ～ +80℃

静态功耗：&t;0.2W

MTTF≥10年

外形尺寸：长×宽×厚=70mm×50mm×22.7mm

Ø 主要功能

初始化

数据转发

查询数据

链路接口检测

控制命令

主动上报

软件升级

停电主动上报

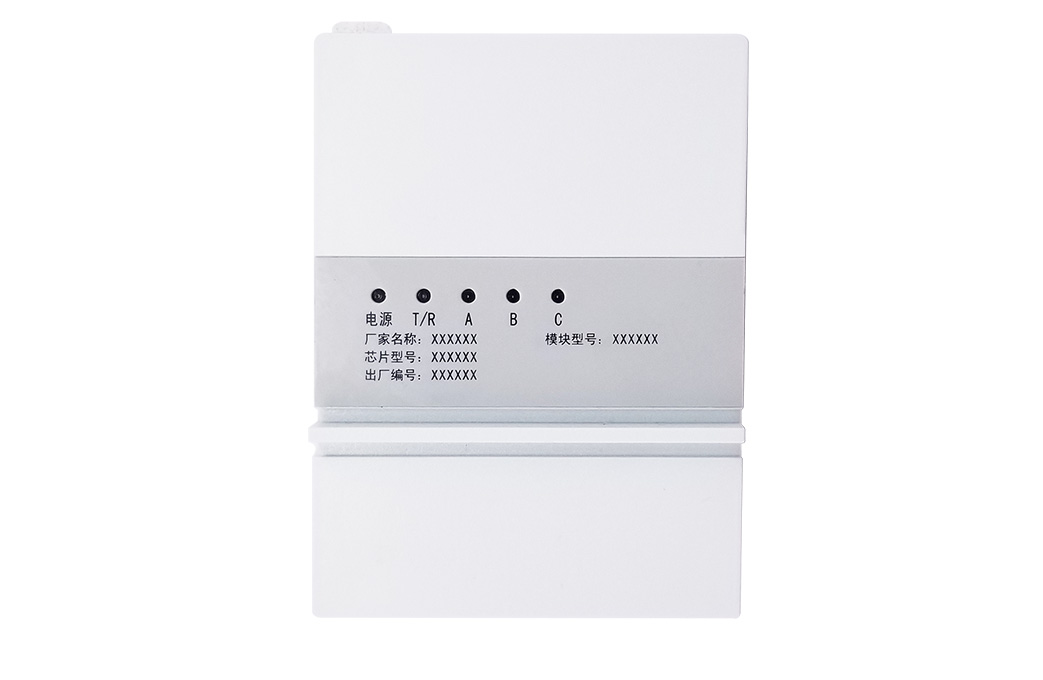

TXHX13-QDQCT667型HPLC三相模块

Ø 产品概述

TXHX13-QDQCJ687型HPLC三相模块，采用先进SSC1667电力线载波芯片，将模拟前端、基带调制解调、数字信号处理、 CPU 内核及丰富的功能外设集于一体。具有带宽宽，传输速率高等特性，可很好的满足电网通信应用。其通信协议符合Q/GDW 1376.2《第 2 部分：集中器本地通信模块接口协议》标准要求。

Ø 技术指标

执行标准：Q/GDW 1375.2-2013

载波频段：0.7-12MHz

通信速率：0.1-5Mbps

调制方式：OFDM,支持 BPSK/QPSK/8QAM/16QAM/64QAM/256QAM

接收动态范围：-70dBm ～ 25dBm

发射电平：17.6dBm/10MHz@100ohm(可调增益范围： -24dB ～ 10dB)

工作电源：12V ± 1V

工作温度：-45℃ ～ +80℃

静态功耗：&t;0.2W

MTTF≥10年

外形尺寸：长×宽×厚=95mm×65mm×24mm

Ø 主要功能

初始化

数据转发

查询数据

链路接口检测

控制命令

主动上报

软件升级

停电主动上报
