国网专变采集终端III型

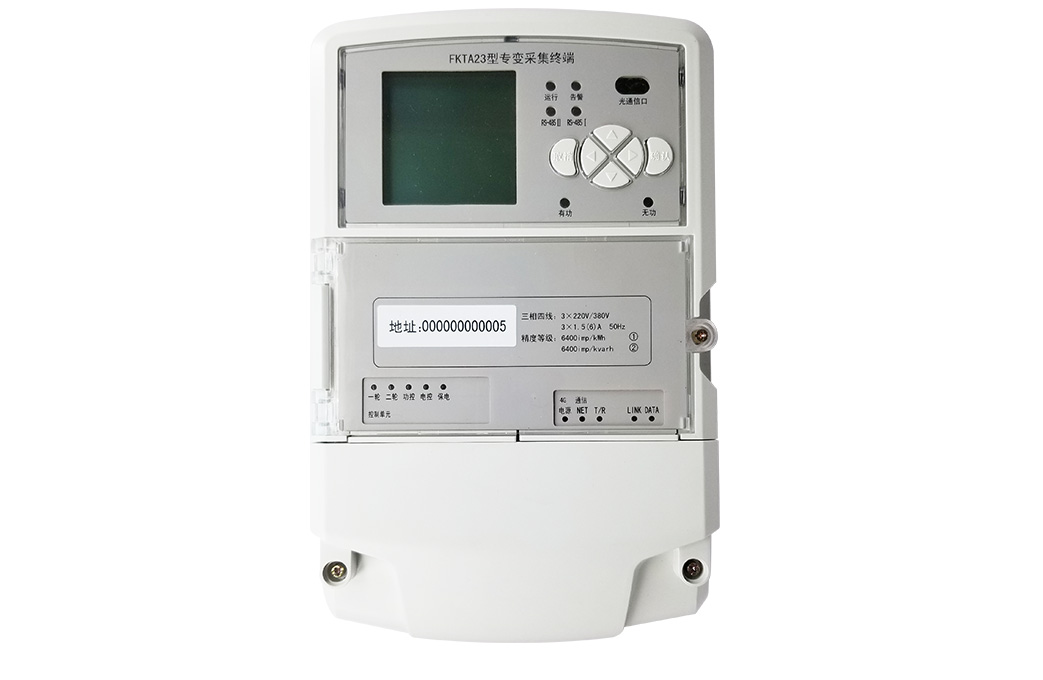

FKTA23-TC1101专变采集终端III型

Ø 产品概述

FKTA23-TC1101专变采集终端是根据Q/GDW 1374.1-2013《电力用户用电信息采集系统技术规范:专变采集终端技术规范》、Q/GDW  1375.1-2013《电力用户用电信息采集系统型式规范:专变采集终端型式规范》和DL/T  698.45《电能信息采集与管理系统--面向对象的数据交换协议》的要求,并结合我国电力用户的实际需求而开发设计的新一代监测计量终端。

本终端采用32位ARM9内核的CPU及目前流行的LINUX操作系统,具备高性能软硬件平台。采用电能表专用电能计量芯片,确保数据处理的准确性与快速性。软硬件采用模块化设计理念,可按照用户的不同需求进行积木式组合。采用GPRS/CDMA/3G/4G作为主通讯方式,并采用国内外著名厂商的通讯模块,确保无线通讯的高稳定性。终端实时检测、分析电网及多功能电能表的工作情况,发现异常主动上报,可将电力用户的损失降低到小。本终端可广泛应用于终端抄表、考核计量等用电需求场合。

Ø 技术指标

项目

技术要求

人机界面

终端:240*128(Ⅰ型)/160*160(Ⅱ、Ⅲ型)点阵液晶,6键键盘

采集智能表数

32

采集周期

1分钟~24小时可设

存储容量

8MBytes,可扩展到32  MBytes

交流采样精度

电压、电流0.5级,功率0.5

电能计量精度

有功0.5S; 无功2.0

掉电保存

时钟10年,数据>10

时钟精度

≤±0.5/

时钟电池

 3.6VDC1.2Ah

整机功耗

三相四线:≤10伏安,三相三线:≤8伏安

电源

三相四线3×220V/380V,允许偏差-50%+95%;三相三线3×100V 、三相四线3×57.7V/100V,允许偏差-25%+30%

工作条件

工作温度:-40℃~70℃,相对湿度10%100%,工作大气压:63KPa108 KPa(海拔4000m及以下)

抗干扰抗故障能力

Q/GDW379.2-2009专变采集终端检验技术规范4级标准,RS485接口与电源间可承受4kV工频耐压、4kV的浪涌(对零线),AB端子可承受8kV的静电接触放电,以及AB端子间可承受380V的交流电历时5分钟不损坏

MTBF

50000小时

安全措施

铅封、口令;门禁检测

安装方式

Ⅲ型壁挂式,280mm*180mm*85mm(高**深)

Ø 主要功能

·数据采集抄表功能:2路抄表RS-485,可接16只电表,每只电表规约可单独设置;

·测量功能:总及分相的电压、电流、视在功率、有功功率、无功功率、功率因数及电网频率;

·数据采集通讯规约开放,支持电力负荷控制系统数据传输规约和新国家标准;

·参数设置和查询功能:终端能够接收并保存主台下发的各种参数,如实时时钟,控制参数等;

·对大用户的用电可以进行实时监测和负荷控制,具备专业有效的防窃电功能;

·异常信息主动上报,包括缺相、欠压、逆相序、表计飞走、示数下降、通讯故障、计量箱柜门开启等;

·统计分析电压、电流、有功功率等参数的大、小及出现时间,电压越限时间、停电记录等;

·购电控(购电费)功能,实现购电量和预收电费功能。

·采集数据和采集周期可选;

·界面显示功能:160*160点阵式LED背光,全中文菜单式操作,6个按键;
